Aplicaciones principales
- Lavanderías comerciales y líneas de lavado de jeans
- Tintorerías, procesos textiles y planchado industrial
- Pasteurización, marmitas y cocción de alimentos
- Centrales térmicas en clínicas, hospitales y laboratorios
CALDERAS
VERTICALES
Generación de vapor eficiente y confiable para procesos industriales.
Gas o diéselModelos de 5 a 30 BHP
SeguridadControles y protecciones de operación
Diseño compactoIdeal para espacios reducidos
FABRICACIÓN
CODEMIJ
CUENCA, ECUADOR
Alto rendimiento
Vapor continuo y estable
Bajo mantenimiento
Estructura robusta y confiable
Aplicación industrial
Lavanderías, tintorerías y más
DESCRIPCIÓN GENERAL
Una solución industrial integrada a tu proceso

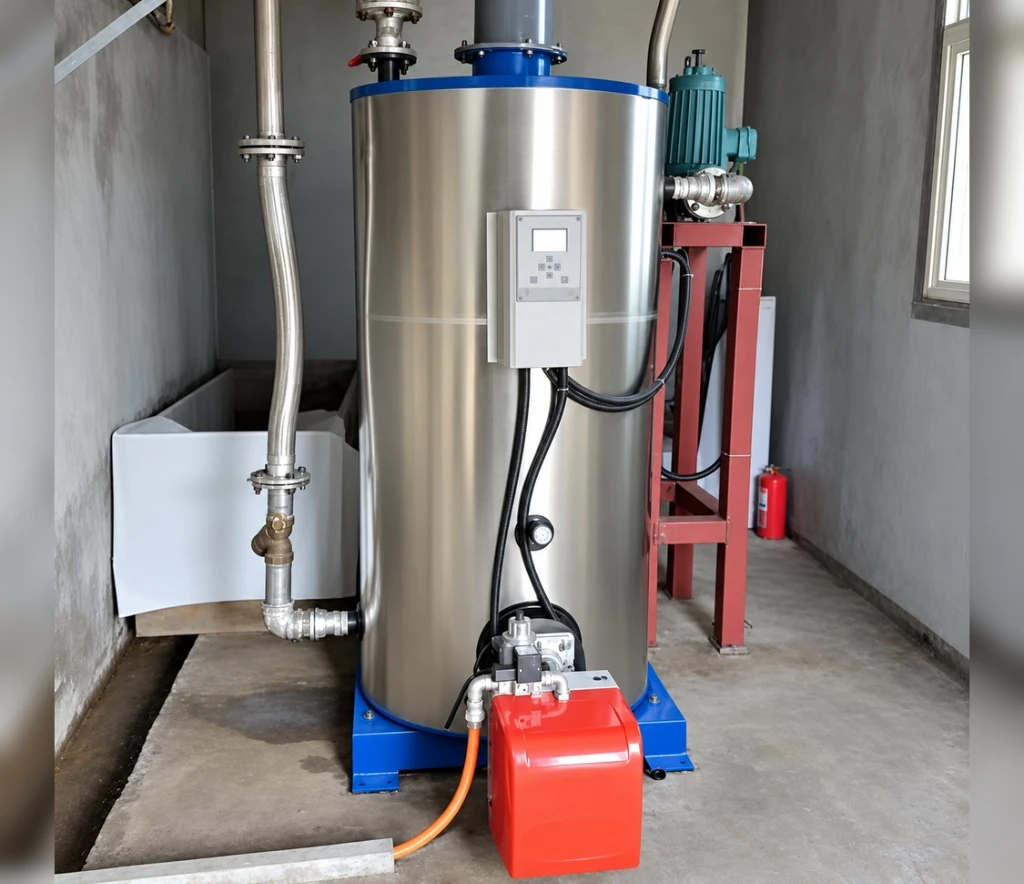

La disposición vertical reduce significativamente el área ocupada en planta, permitiendo aprovechar espacios técnicos reducidos sin comprometer la capacidad de generación térmica.
El catálogo oficial CODEMIJ documenta modelos a combustible de 5, 10, 15, 20 y 30 BHP. La configuración final del quemador (GLP o diésel), la presión de trabajo y los accesorios periféricos se configuran a medida de los requerimientos térmicos de su planta.
INGENIERÍA Y FABRICACIÓN TÉRMICAOPTIMIZACIÓN TÉRMICA
OPTIMIZACIÓN TÉRMICA
EN MODELOS VERTICALES
Estamos enfocados en optimizar la eficiencia energética de nuestros equipos, por lo que mantenemos una constante investigación y adaptación de nuevas tecnologías que nos permitan mejorar el rendimiento y generar ahorro en la producción de vapor para nuestros clientes.

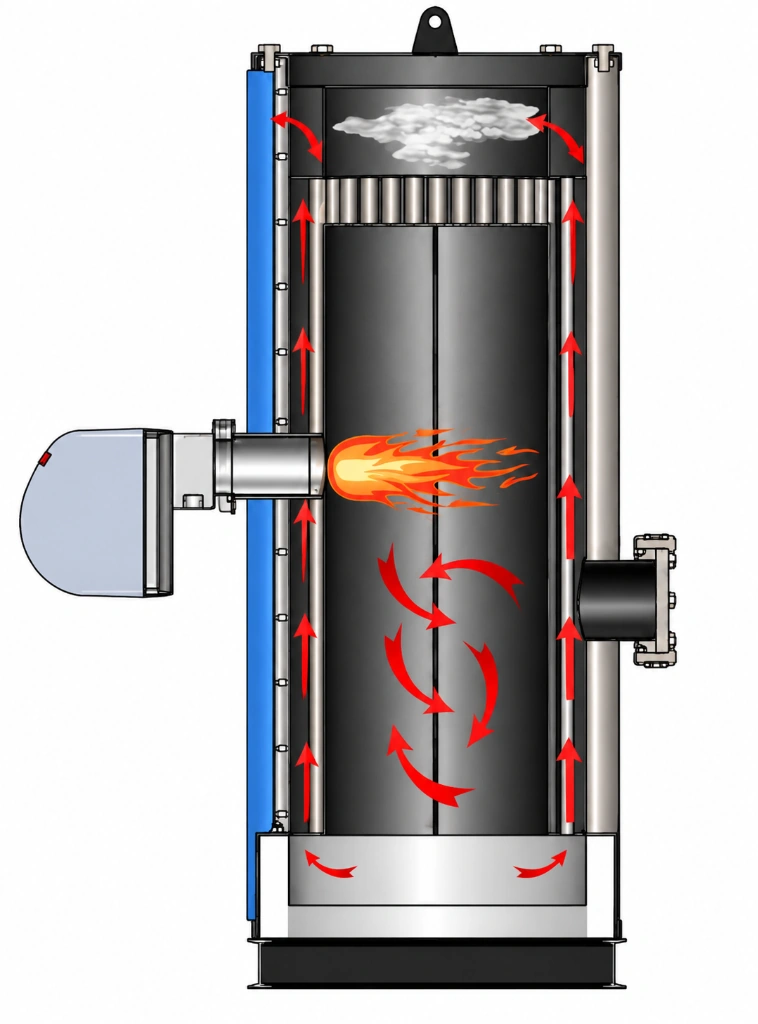

Nuestros modelos verticales se fabrican en presentaciones de dos y tres pasos, permitiendo aprovechar al máximo el calor proveniente de la llama del quemador. Este diseño favorece la recirculación de los gases de combustión, incrementando el intercambio térmico entre el hogar y el tanque de agua (Figura 1A).
1Paso 1
Hogar de combustión
La llama se genera e inyecta directamente al cilindro central. En esta etapa ocurre la mayor parte del intercambio térmico por radiación directa hacia el agua perimetral.
2Paso 2
Haz tubular concéntrico
Los gases recirculan en la base sellada e ingresan a una corona perimetral de tubos de humo verticales, transfiriendo su calor residual al agua antes de la salida a la chimenea.
«Los gases de combustión se dirigen desde el hogar, donde ocurre la mayor parte del intercambio térmico, hacia los tubos. En esta etapa, por convección, los gases transfieren su calor al agua que rodea los tubos.»
APLICACIONES Y BENEFICIOS
Diseñada para una operación profesional y continua
Beneficios operativos
- Huella de piso compacta (hasta 60% menor que una horizontal)
- Quemador automático configurable a gas GLP o diésel
- Instrumentación visual directa de nivel de agua y manómetro
- Garantía de fábrica, repuestos directos y soporte en Cuenca
DATOS DOCUMENTADOS
Especificaciones técnicas
Valores correspondientes a la línea de generadores verticales de vapor CODEMIJ. La configuración final se valida con el departamento de ingeniería según la altura sobre el nivel del mar y tipo de combustible.
Fabricación nacional en Cuenca con aceros estructurales y recipientes certificados.
| Rango de catálogo | 5, 10, 15, 20 y 30 BHP |
|---|---|
| Producción de vapor | 78,25 a 469,50 kg/h según modelo |
| Presión de trabajo | 80 psi en 5–15 BHP; 100 psi en 20–30 BHP |
| Combustible | Gas GLP o diésel según configuración |
| Chaqueta exterior | Acero inoxidable pulido sanitario |
| Controles y seguridad | Manómetro, corte por bajo nivel y válvulas de seguridad |
FLUJO RECOMENDADO
Cómo se integra en su operación
01
Calcular demanda de vapor
Dimensionamiento de consumo de kg/h según número de máquinas o procesos en planta.
02
Elegir combustible y capacidad
Selección entre gas GLP o diésel en función del suministro y costo operativo.
03
Definir cuarto técnico y evacuación
Planificación de ventilación, chimenea y red de distribución de vapor.
04
Validar montaje y puesta en marcha
Pruebas hidrostáticas, calibración de presostatos y capacitación operativa.
PREGUNTAS FRECUENTES
Información técnica para decidir con claridad

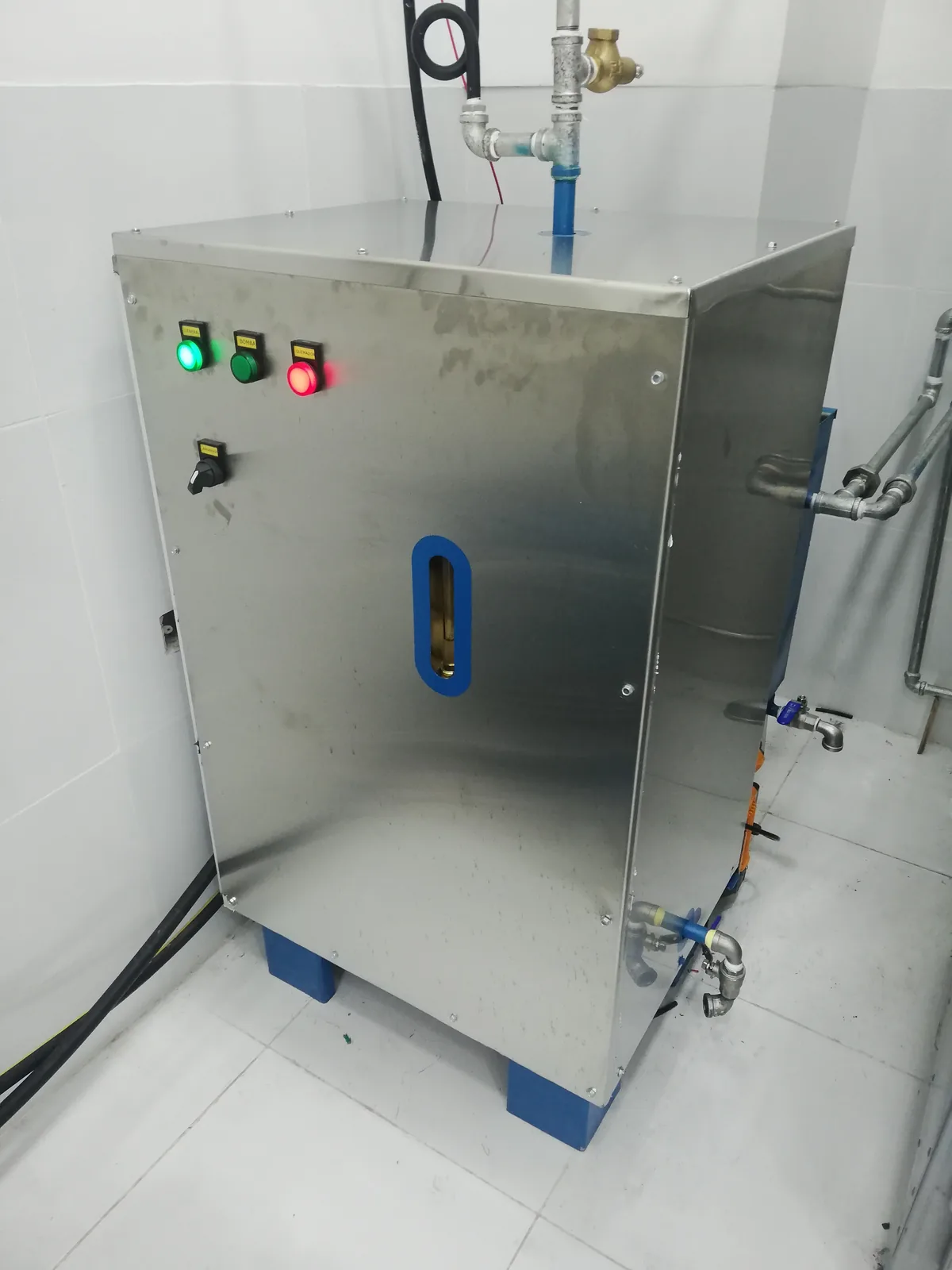

El catálogo estándar documenta modelos verticales a combustible desde 5 BHP hasta 30 BHP. Para demandas inferiores a 5 BHP, se recomienda evaluar nuestras calderas eléctricas en acero inoxidable de 6 kW a 18 kW o consultar a ingeniería para requerimientos específicos.
