CALDERAS
PIROTUBULARES
HORIZONTALES
Una caldera pirotubular transfiere calor de los gases de combustión al agua que rodea los tubos. Se utiliza para generar vapor en distintos procesos industriales; la selección depende de los requisitos de la planta y la configuración del equipo.
CONFIGURACIONES DISPONIBLES Y COMBUSTIBLES
Seleccione la capacidad de vapor requerida para su industria. La configuración final del quemador y las pruebas aplicables se confirman en la propuesta técnica.

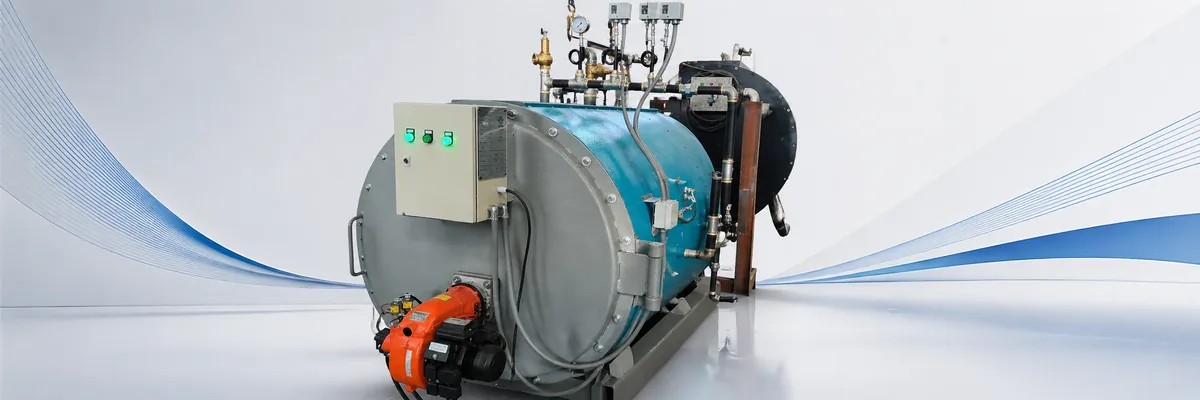

Caldera Horizontal Pirotubular · Industrial
Para líneas industriales con demanda continua de vapor.
¿CÓMO FUNCIONA UNA CALDERA PIROTUBULAR HORIZONTAL?

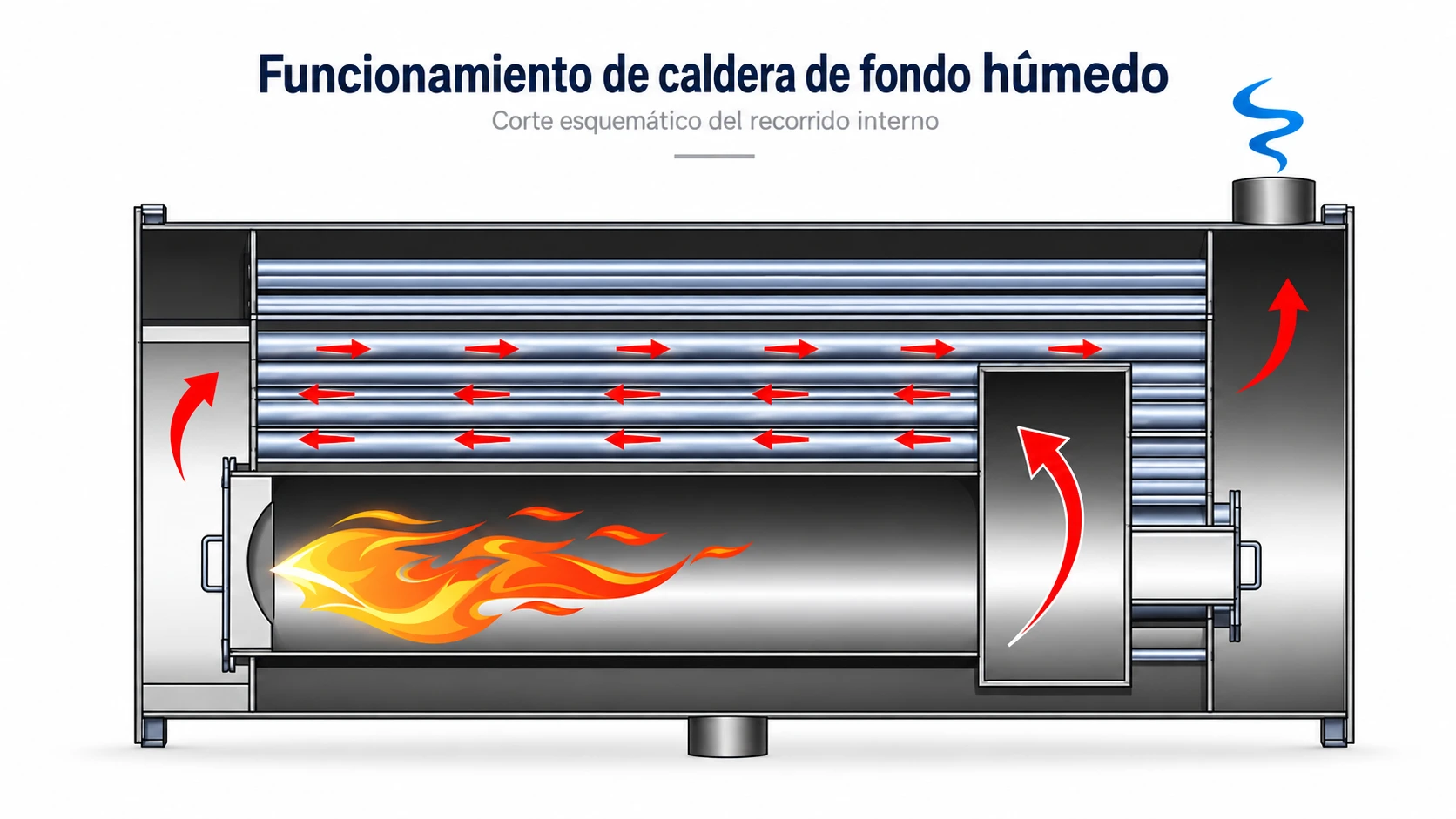

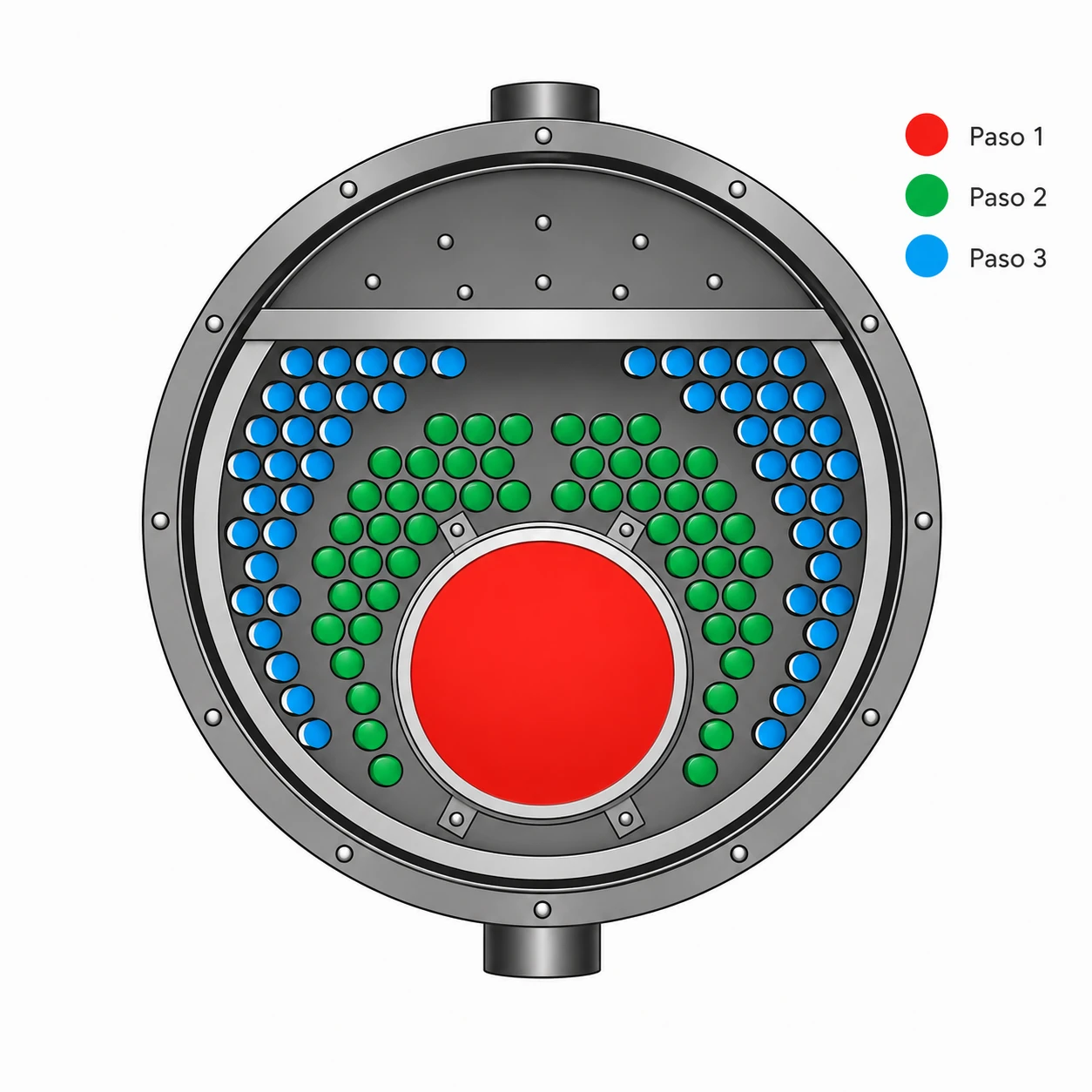

El principio pirotubular consiste en hacer circular los gases de combustión calientes por el interior de tubos sumergidos en agua. Compare a continuación la circulación interna entre los diseños de Fondo Húmedo y Fondo Seco.
La cámara de inversión de gases trasera está rodeada por agua. Esta disposición favorece el aprovechamiento térmico al mantener la superficie de inversión refrigerada por el volumen de agua de la caldera.
Comparativa: Fondo Húmedo
(Wetback) vs. Fondo Seco (Dryback)
Analice las diferencias constructivas, rendimiento térmico, costos de mantenimiento y aplicaciones recomendadas para seleccionar el modelo ideal según las horas de trabajo continuo de su planta.
| CRITERIO DE EVALUACIÓN | FONDO HÚMEDO (WETBACK) RECOMENDADO USO CONTINUO | FONDO SECO (DRYBACK) ACCESO POSTERIOR DIRECTO |
|---|---|---|
Cámara de Inversión Posterior | Rodeada por agua: La pared posterior se integra al volumen de agua de la caldera. | Revestida de Refractario: Puerta posterior metálica abisagrada con concreto refractario aislante. |
Rendimiento y Eficiencia Térmica | Enfoque constructivo: La cámara húmeda favorece el aprovechamiento térmico en la zona de inversión. | Enfoque constructivo: La cámara seca utiliza refractario en la zona posterior y facilita el acceso de servicio. |
Pérdidas de Calor por Radiación | Configuración húmeda: La zona de inversión queda en contacto con el agua de la caldera. | Configuración seca: El desempeño depende del estado del refractario, el aislamiento y la operación. |
Mantenimiento de Refractarios | Sin refractario posterior: La configuración húmeda elimina la cámara posterior revestida de refractario. | Mantenimiento del refractario: Requiere inspección periódica según horas de operación y condición del material. |
Facilidad de Acceso a Tubos | Acceso mediante compuertas frontales abisagradas y registros de inspección posteriores. | Acceso Trasero Inmediato: La compuerta trasera se abre con facilidad para baquetear o reemplazar tubos. |
Riesgo de Fugas de Gases | Diseño sellado: La construcción de la cámara posterior debe inspeccionarse y mantenerse de acuerdo con el plan de servicio. | Posible: Si el refractario se degrada o la junta de la puerta pierde ajuste, pueden fugar gases calientes. |
Inversión Inicial | Ligeramente mayor debido a la ingeniería metalúrgica y mayor cantidad de plancha sometida a presión. | Menor inversión inicial: Construcción mecánica más simple con menor peso de acero inicial. |
Costo Total de Propiedad (TCO) | Menor costo operativo a 10 años: El ahorro constante en diésel/gas y la ausencia de cambios de refractario superan la inversión inicial. | Costos operativos mayores en plantas de alta demanda por reposición de refractario y consumo térmico. |
Aplicación Ideal | Plantas de operación continua: Lavanderías de jeans, industrias textiles, alimentos, hospitales y lácteos. | Operaciones de 1 turno o intermitentes: Talleres, procesos estacionales o donde se priorice el bajo costo de arranque. |
¿Necesita dimensionar una caldera pirotubular para su planta?
Nuestro departamento técnico evalúa su consumo de vapor en kg/h, combustible disponible y requerimientos de presión para entregarle una cotización formal con memoria de cálculo.
